在工业4.0时代，EtherCAT协议凭借其卓越的实时性能已成为智能制造的中枢神经。本系列首篇将揭开这项技术背后的物理层奥秘，带您看懂毫秒级响应的实现原理。
"当机械臂以0.1毫秒精度同步时，背后是EtherCAT在跳舞"——这句源于德国工程师的调侃，却道出了这项协议的灵魂。作为工业以太网的明星协议，它如何突破传统通信的物理限制？让我们从最底层的电缆说起。
以太网线里的"特快列车"
*采用标准100BASE-TX物理层（IEEE 802.3u）
*独创"飞读"技术：数据帧经过节点时即时读取，无需存储转发
关键工作机制示例如下：
帧结构：
Ethernet Header（MAC地址源、目的地址等）→ EtherCAT Header（Type=0x88A4）→ EtherCAT Data（PDO，含多个从站数据）→ Ethernet CRC3；
数据帧在环形或线性拓扑中遍历所有从站后返回主站。

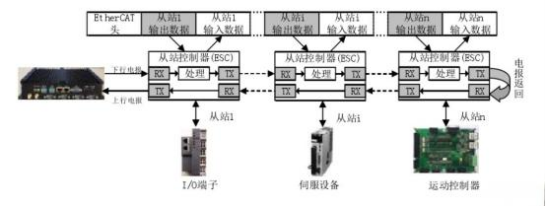

处理流程：
主站发出帧后，首个从站读取/插入指定数据，帧继续向下游传递；
末端从站或开放端口将帧环回主站，实现全双工传输；
主站校验返回帧，完成单次通信循环。
*实测延迟<1μs，比传统以太网快1000倍
拓扑结构的魔法
*电缆长度可达100米
*每个网段最多支持65535个设备
同步时钟的精密心跳
*分布式时钟机制（DC）精度达±10ns
*主站通过"传播延时测量"自动补偿线路时差
*典型抖动<50ns，堪比原子钟精度

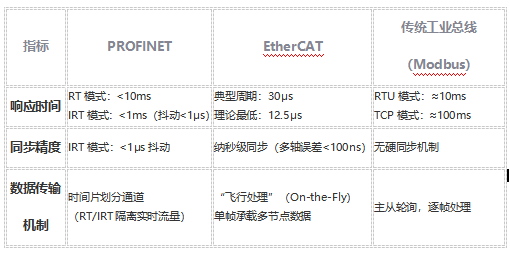

现场总线实测对比如下：
EtherCAT物理层的精妙设计，通过其独特的"飞读飞写"数据帧处理机制和纳秒级同步精度，为工业实时通信树立了新的技术标杆。这种创新性的物理层架构不仅实现了微秒级循环周期，还支持多达65535个节点的超大规模组网。
下期预告：数据链路层"飞读飞写"机制深度揭秘
